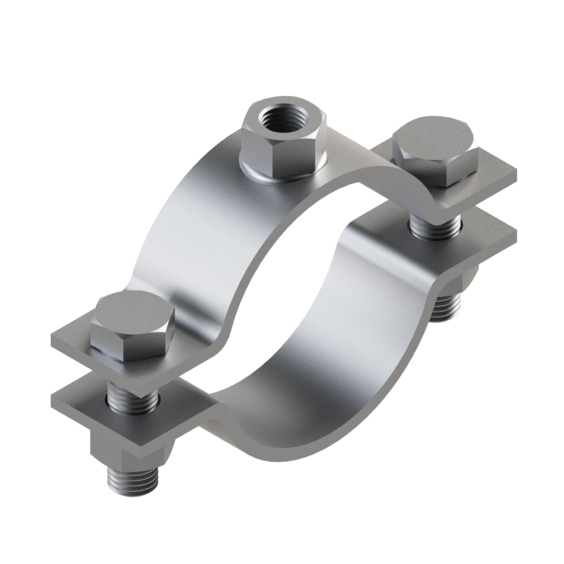

Хомут составной для тяжелых нагрузок PF-XD

Назначение:

Изделие используется для монтажа промышленных и магистральных трубопроводов систем отопления, теплои водоснабжения, кондиционирования и канализации в легкой, тяжелой, пищевой, фармацевтической и перерабатывающей промышленности. Применяется совместно со шпильками резьбовыми тип TTR, с профилями тип TSC, с болтами с шестигранной головкой тип HB, гайками шестигранными тип HN и другими элементами монтажных систем

Материал:

Состав материала: СТ235JR (СТ3),
Покрытие: гальваническое покрытие цинком,
Температура эксплуатации: от -40С до +100С,
Момент затяжки: 20-80 Нм.



Типоразмеры	Размер, мм	Гайка	Стяжные болты	Момент затяжки, Нм	Осевая нагрузка Max, Fос, кН	Артикул
21-22	50x6	М16	М10	20	4,5	9405601
25-27	50x6	М16	М10	20	4,5	9405602
28-30	50x6	М16	М10	20	4,5	9405603
31-33	50x6	М16	М10	20	4,5	9405604
34-36	50x6	М16	М10	20	7	9405605
39-41	50x6	М16	М10	20	7	9405606
42-45	50x6	М16	М10	20	7	9405607
47-50	50x6	М16	М10	20	7	9405608
53-56	50x6	М16	М10	20	7	9405609
57-61	50x6	М16	М10	20	8	9405610
62-66	50x6	М16	М10	20	8	9405611
68-72	50x6	М16	М10	20	8	9405612
73-78	50x6	М20	М20	80	8	9405613
88-93	50x6	М20	М20	80	8	9405614
100-105	50x6	М20	М20	80	8	9405615
108-115	50x6	М20	М20	80	8	9405616
125-133	50x6	М20	М20	80	8	9405617
134-142	50x6	М20	М20	80	8	9405618
154-162	50x6	М20	М20	80	8	9405619
164-170	50x6	М20	М20	80	8	9405620
192-200	50x6	М20	М20	80	8	9405621
213-221	50x6	М20	М20	80	8	9405622
242-250	50x6	М20	М20	80	8	9405623
267-275	50x6	М20	М20	80	8	9405624
318-326	50x6	М20	М20	80	8	9405625

Преимущества Хомут составной для тяжелых нагрузок PF-XD

1. Применение с трубами всех возможных диаметров от 20 мм до 326 мм.
2. Высокие прочностные характеристики
3. Двухэлементный хомут из высокопрочной стали обеспечивает лучшую фиксацию трубы за счет увеличенной ширины и толщины пластин;
4. Возможность сочетания фиксирующей опоры с различными комплектами фиксирующих опор;
5. Возможность установки труб в зонах с перепадами температуры;
6. Гайка под шпильку приварена по всему периметру сплошным швом;
7. Регулировочные затяжные болты имеют класс прочности 8,8;
8. Момент затяжки от 20 Нм до 80 Нм
