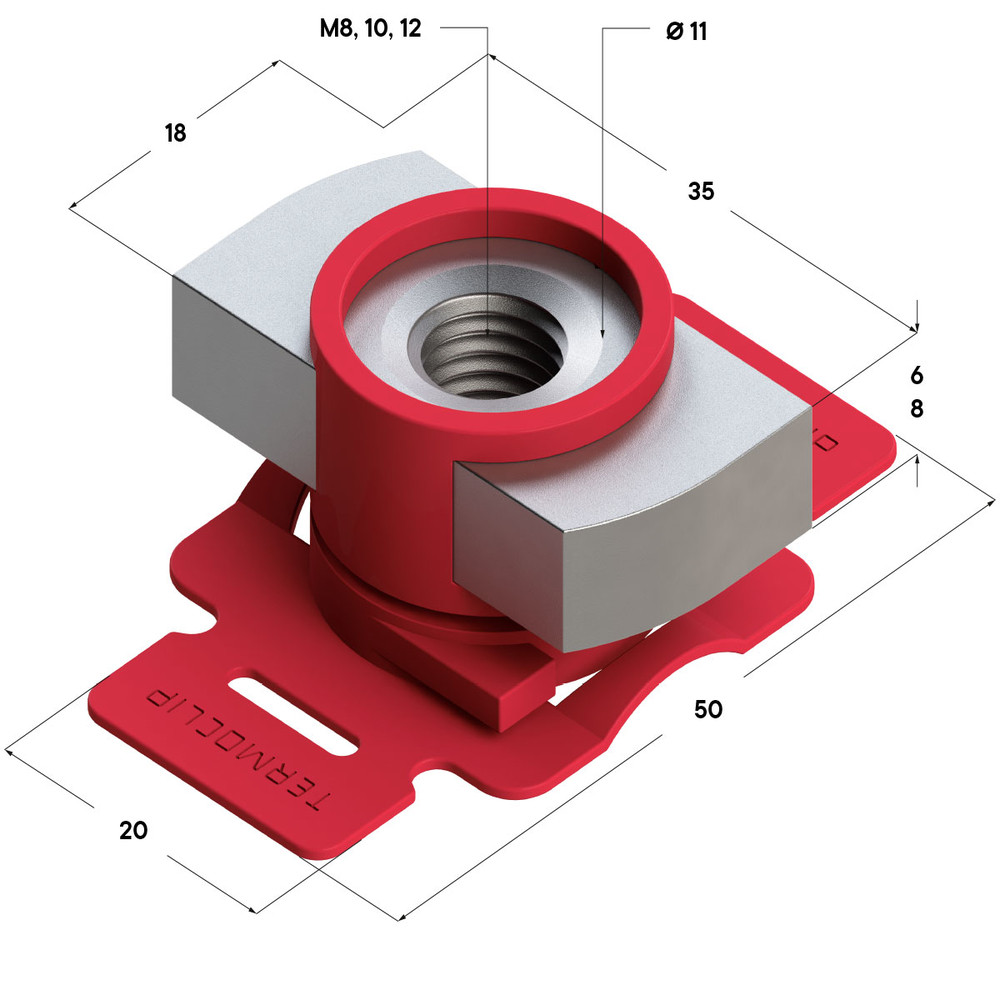

Гайка быстрого монтажа потайная 41 8F M8/M10/M12
Подробнее тут: termoclip.by
-Для надежного и быстрого закрепления заподлицо монтажных деталей, например, монтажных уголков в канавке тяжелого профиля.
Материал:
Сталь, гальваническое покрытие цинком. Полиамид
| Наименование | Длина, мм | Ширина, мм | Толщина гайки, мм | Артикул |
|---|---|---|---|---|
| 41 6F M8 | 50 | 20 | 6,0 | 09366001 |
| 41 6F M10 | 50 | 20 | 6,0 | 09366002 |
| 41 8F M8 | 50 | 20 | 6,0 | 09376001 |
| 41 8F M10 | 50 | 20 | 6,0 | 09376002 |
| 41 8F M12 | 50 | 20 | 6,0 | 09376003 |
Нагрузки. Гайки быстрого монтажа
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
- СП 20.13330.2011 «Нагрузки и воздействия»;
- СП 16.13330.2011 «Стальные конструкции»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Вставьте гайку в профиль монтажный, поверните на 900, выровняйте, ввинтите резьбовой стержень или винт, законтрогайте — приспособление готово для соединений любого типа.
Преимущества
- Гайка просто вкручивается в паз профиля, защелкивается — готово;
- Надежная фиксация после установки, возможность выверки до затягивания резьбового соединения;
- Благодаря зубьям гайки не проскальзывает при осевых нагрузках на профиль;
- Присоединение монтажных деталей заподлицо к монтажному профилю.
| Основные | |
|---|---|
| Производитель | Termoclip |
- Цена: Цену уточняйте
