Крепеж кабельный ТСС 3

Подробнее тут: termoclip.by

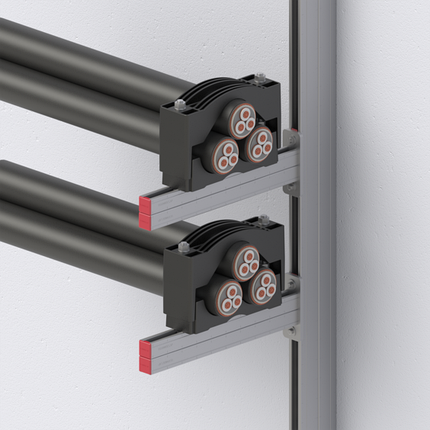

Крепеж кабельный типа ТСС 3 применяется для крепления трёх кабелей разных классов напряжения от 1 до 500 кВ, в том числе и с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 24 мм до 150 мм. С динамической стойкостью к токам короткого замыкания до 150 кА.

Стеклонаполненый полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность.
Температурный диапазон от -60 до +120C
Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое и радиационное излучения.
Стойкость к продуктам нефтепереработки, солям, щелочам и кислотам.
Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
Высокая электрическая прочность.

Материал:

Стеклонаполненый полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность

Монтаж

Схема 1

Схема 2

Схема 3

• Метизы н е входят в комплекты Крепежа кабеля и поставляются по отдельной спецификации.

Преимущества

1. Высокая механическая прочность, стойкость к динамическим и ударным нагрузкам, при эксплуатации и токах короткого замыкания.
2. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
3. Материал устойчив к озону, ультрофиолету, атмосферным осадкам, радиации, продуктом нефтепереработки, щелочам и кислотам , что позволяет использовать крепеж кабельный ТСС1 в агрессивных средах.
4. Диапозон эксплуатации от -40+120 позволяет применять в регионах со сложными климатическими условиями.
5. Отсутствует замкнутый электромагнитный контур и исключает контакт кабеля с металлической опорной конструкцией.
   Электропроводимый металлический контур из магнитных материалов (проводимость).
6. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
7. Поверхность контакта деталей крепежа ТСС 1 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации. Позволяет легко прокладывать линии как в один так и несколько уровней друг над другом.
8. При прокладке кабелей на вертикальных и наклонных поверхностях для предотвращением проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
