Крепеж кабельный ТСС 1
Подробнее тут: termoclip.by
-Крепеж кабельный ТСС 1 применяется для одиночной или групповой прокладки кабелей низкого, среднего и высокого напряжения до 500 кВ, всех типов, в том числе включая с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа имеет диапазон диаметров кабелей от 25 мм до 165 мм. Динамическая стойкость крепежа к токам короткого замыкания - до 200 кА.
Материал:
Стеклонаполненый полиамид с микроволоконной структурой наполнителя, обеспечивающей высокую жесткость, ударную и статическую прочность

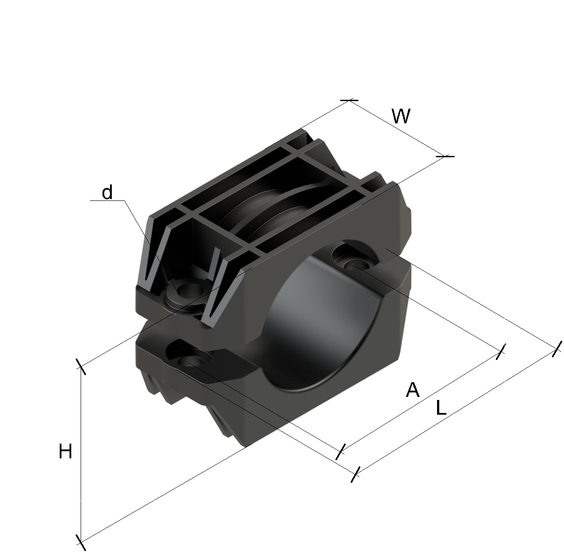

Т-р | D каб., мм | L, мм | W, мм | H, мм | A, мм | d, мм | Вес, мм | Мом-т зат-ки шп-к, Нм | Мех. ст-ть*, кН | Артикул |
---|---|---|---|---|---|---|---|---|---|---|
ТСС 1(25-45) | 25-45 | 92 | 60 | 44-64 | 66 | 11 | 0,96 | 5 | 12 | 09501001 |
ТСС 1(45-65) | 45-65 | 115 | 60 | 66-86 | 88 | 11 | 0,152 | 5 | 12 | 09501002 |
ТСС 1(65-89) | 65-89 | 152 | 70 | 92-117 | 120 | 13 | 0,384 | 5 | 12 | 09501003 |
ТСС 1(85-104) | 85-104 | 168 | 70 | 113-133 | 137 | 13 | 0,460 | 5 | 20 | 09501004 |
ТСС 1(100-135) | 100-135 | 196 | 75 | 129-164 | 164 | 13 | 0,650 | 8 | 20 | 09501005 |
ТСС 1(130-165) | 130-165 | 237 | 75 | 154-189 | 200 | 15 | 0,862 | 8 | 20 | 09501006 |
Монтаж
Схема 1
№ | 1 | 2 | 3 | 4 | 5 |
Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Шайба седельная | Гайка быстрого монтажа потайная 41 |
ТСС 1 (25-45) | М10/100; 2шт | М10; 6шт | М10; 6шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
ТСС 1 (45-65) | М10/115; 2шт | М10; 6шт | М10; 6шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
ТСС 1 (65-89) | М12/140; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (85-104) | М12/145; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (100-135) | М12/175; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (130-165) | М12/195; 2шт | М12; 6шт | М12; 6шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
Схема 2
№ | 1 | 2 | 3 | 4 | 5 |
Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Шайба седельная | Гайка быстрого монтажа потайная 41 |
ТСС 1 (25-45) | М10/165; 2шт | М10; 8шт | М10; 8шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
ТСС 1 (45-65) | М10/200; 2шт | М10; 8шт | М10; 8шт | 38-41х40 3F; 2шт | 8F-M10; 2шт |
ТСС 1 (65-89) | М12/255; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (85-104) | М12/280; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (100-135) | М12/340; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
ТСС 1 (130-165) | М12/385; 2шт | М12; 8шт | М12; 8шт | 38-41х40 3F; 2шт | 8F-M12; 2шт |
- При прокладке кабеля на вертикальных и наклонных поверхностях для предотвращения проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
- Метизы не входят в комплекты Крепежа кабеля и поставляются по отдельной спецификации.
Преимущества
- Высокая механическая прочность до 43 кН, стойкость к динамическим и ударным нагрузкам при эксплуатации и токах короткого замыкания.
- Изделие ТСС-1 устойчиво к повышенной влажности, радиационному излучению, продуктам нефтепереработки, щелочам и кислотам , что позволяет использовать крепеж кабельный ТСС1 в агрессивных средах.
- Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое, и диапозон эксплуатации от -60оС до +120оС позволяют применять в регионах со сложными климатическими условиями.
- Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
- Отсутствует замкнутый электромагнитный контур, исключён контакт кабеля с металлической опорной конструкцией.
- Электропроводимый металлический контур из магнитных материалов (проводимость).
- Большая поверхность контакта деталей крепежа ТСС 1 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации.
- Возможность прокладывать линии как в один так и несколько уровней друг над другом.
Основные | |
---|---|
Производитель | Termoclip |
- Цена: от 15 руб.
