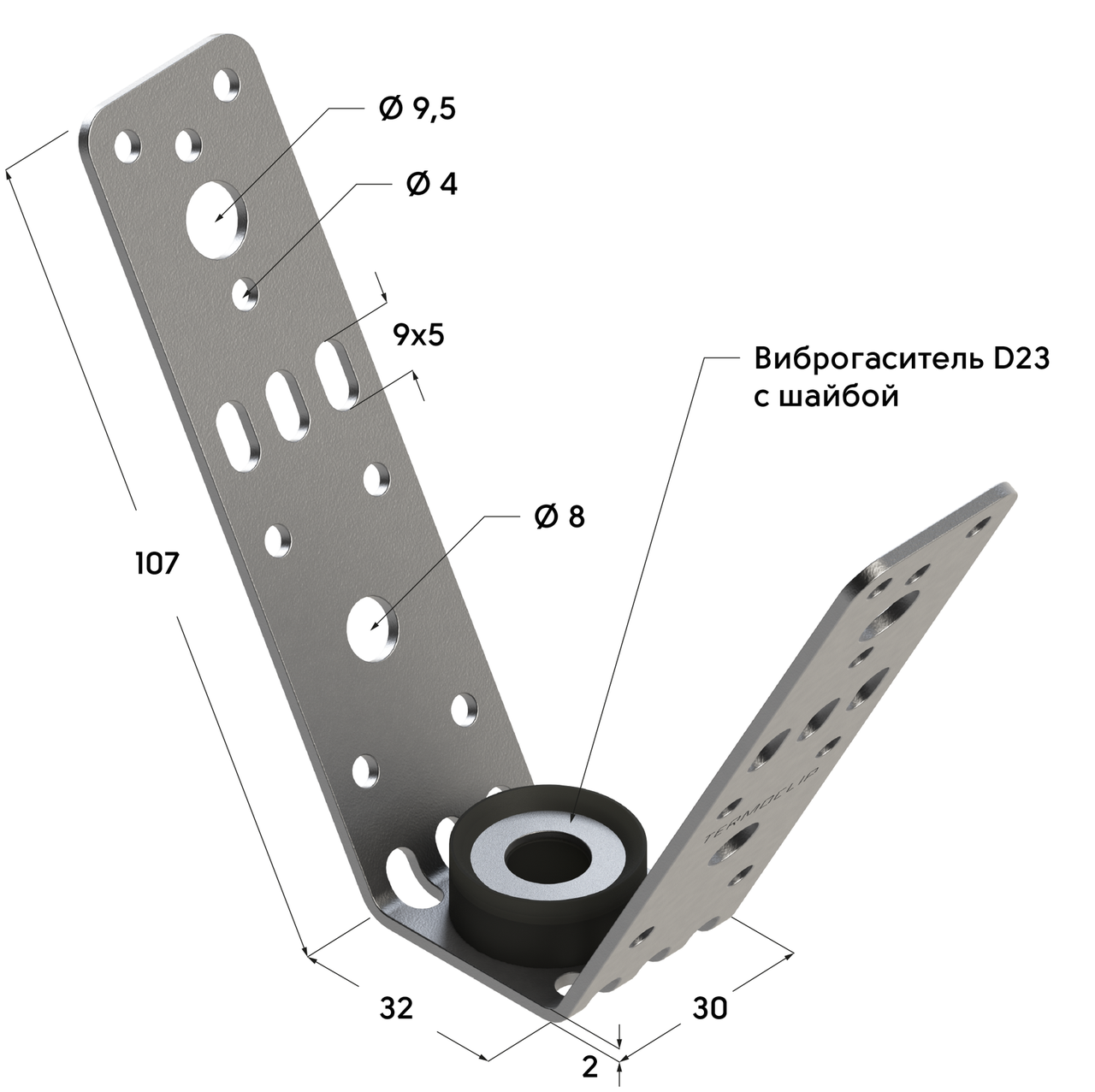

Кронштейн V-образный c виброгасителем 2F

Подробнее тут: termoclip.by

Для виброизолированного подвешивания вентиляционных каналов с круглым и прямоугольным сечением и монтажных профилей. Разнообразные варианты применения, например, для крепления к профнастилу, для подвешивания легких и средних профилей монтажных систем и др.

Материал:

Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук

Нагрузки. Кронштейны воздуховода

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:

• СП 20.13330.2011 «Нагрузки и воздействия»;
• СП 16.13330.2011 «Стальные конструкции»;
• СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

• Соединение — без сварки.
• Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов, для крепления к профнастилу и подвешивания легких и средних профилей монтажных систем.
• Кронштейн предназначен для виброизолированного подвешивания вентиляционных каналов, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек М8/М10.
• Возможность регулировки.
• Технологические прорези в кронштейне обеспечивают простой и быстрый монтаж к профнастилу.
• Снижение трудозатрат при монтаже.

Преимущества

1. Основой для хорошей развязки от корпусного шума является высокоэластичный пружинный элемент — виброизолятор;
2. Пружинящий элемент — виброизолятор интегрирован в кронштейн для воздуховода;
3. Уменьшение вибрации в среднем на 16 дБ(А);
4. Идеальная приспособляемость к размерам канала благодаря расчетным местам сгиба;
5. Простое крепление к воздуховоду заклёпками или самонарезными винтами;
6. Кронштейн может быть подвешен на резьбовом стержне или закреплен прямо на строительной конструкции.
