Скоба соединительная 41х62 4F3, фото 2
Скоба соединительная 41х62 4F3, фото 2
Скоба соединительная 41х62 4F3, фото 2
Скоба соединительная 41х62 4F3, фото 3

Скоба соединительная 41х62 4F3

Описание
Характеристики
Информация для заказа

Подробнее тут: termoclip.by

-

Cоединительный элемент для монтажа рам, стеллажей, каркасов для легких и средних систем. Обеспечивает устойчивое поперечное (крестовое) соединение профилей. Наиболее эффективно использования скобы, как соединителя для создания пространственных силовых, опорных каркасов и решеток. Возможность реализации крепления профиля к бетонному основанию.

Материал:

Сталь, гальваническое покрытие цинком

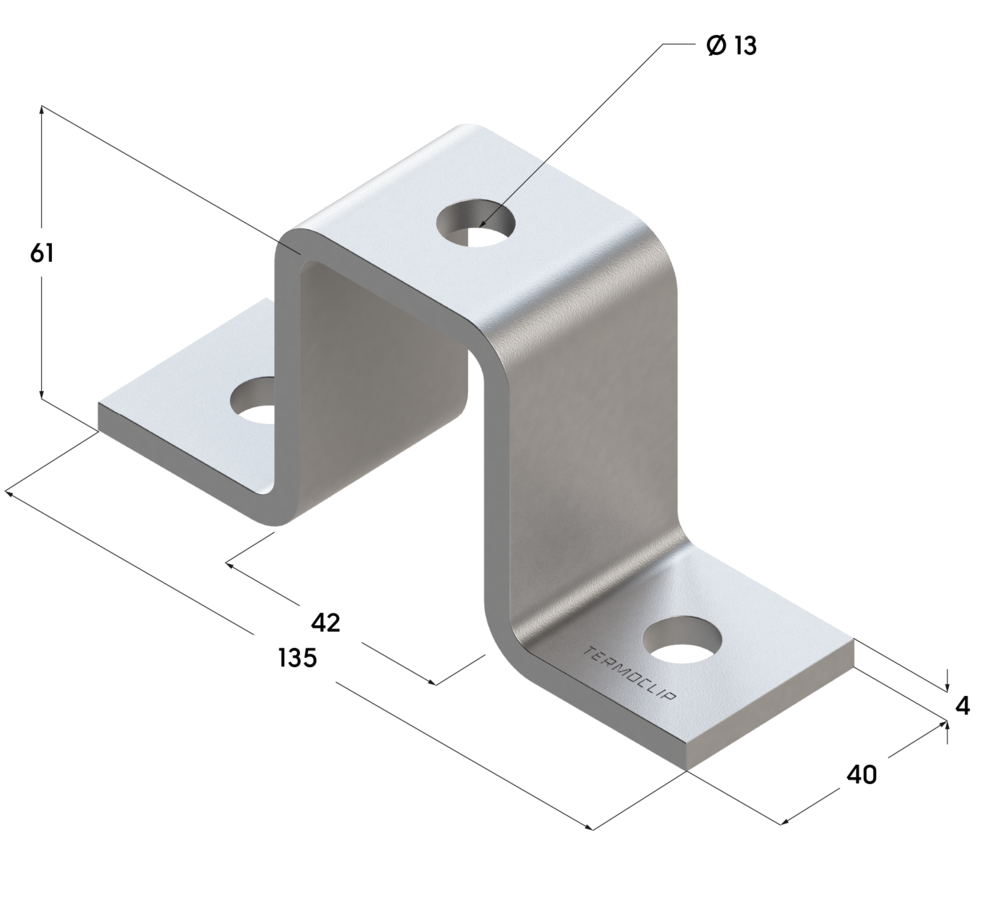

Длина/ширина, мм Размер седла, мм Толщина металла, мм Вес, кг Артикул
135x40 42x61 4,0 0,28 09380003

Нагрузки. Скобы соединительные

Наименование Максимальная растягивающая нагрузка Frec,кН
Скоба 45° 4F2 1,77
Скоба 90° 4F2 1,21
Скоба шарнирная 4F2 1,77
Наименование Профиль Двойное крепление
М8 Макс. нагрузка Frec,кН
Двойное крепление
М10 Макс. нагрузка Frec,кН
Крутящий момент,Нм
Скоба соединительная 28x30 4F5 28х30 1,0 - 12
Скоба соединительная 41x41 6F3; 6F5 38х40 - 1,5 15
Скоба соединительная 41x21 4F5 41х21 - 1,5 15
Скоба соединительная 41x41 6F3; 6F5 41х41 - 2,0 25
Скоба соединительная 41x62 6F3; 6F5 41х62 - 4,0 20

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:

  • СП 20.13330.2011 «Нагрузки и воздействия»;
  • СП 16.13330.2011 «Стальные конструкции»;
  • СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

  • Для крестового соединения между собой профилей 41/21.
  • Соединение — без сварки.
  • Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
  • Форма отверстий обеспечивает точную и удобную регулировку в 4-х направлениях, с возможностью поперечного и крестового соединения профилей.
  • Снижение трудозатрат при монтаже.

Преимущества

  1. Удобные для монтажа соединительные элементы для сооружения конструкций из профилей с правильными статическими параметрами;
  2. Более высокая гибкость в сооружении профильных конструкций;
  3. Наличие нескольких отверстий в скобе позволяет выверять канавку профиля в 4-х направлениях;
  4. Для стабильного, без кручения, крепления к строительной конструкции;
  5. Соединитель с зафиксированной монтажной гайкой воспринимает нагрузки на срез и растяжение;
  6. Универсальность: всего несколько элементов для решения всех задач.
Производитель  Termoclip
  • Цена: от 15 руб.
