Пластина соединительная треугольная 38-41 4F11

Описание
Характеристики
Информация для заказа

Подробнее тут: termoclip.by

-

Прочная соединительная треугольная пластина предназначена для соединений элементов конструкций траверс, рамных и стеллажных систем. Cоединительная пластина обеспечивает усиление несущих конструкций для лёгких, средних и тяжелых систем. Используется в качестве: угла, крестового соединения, соединительного элемента бокового раскрепления для угловой консоли.

Материал:

Сталь, гальваническое покрытие цинком

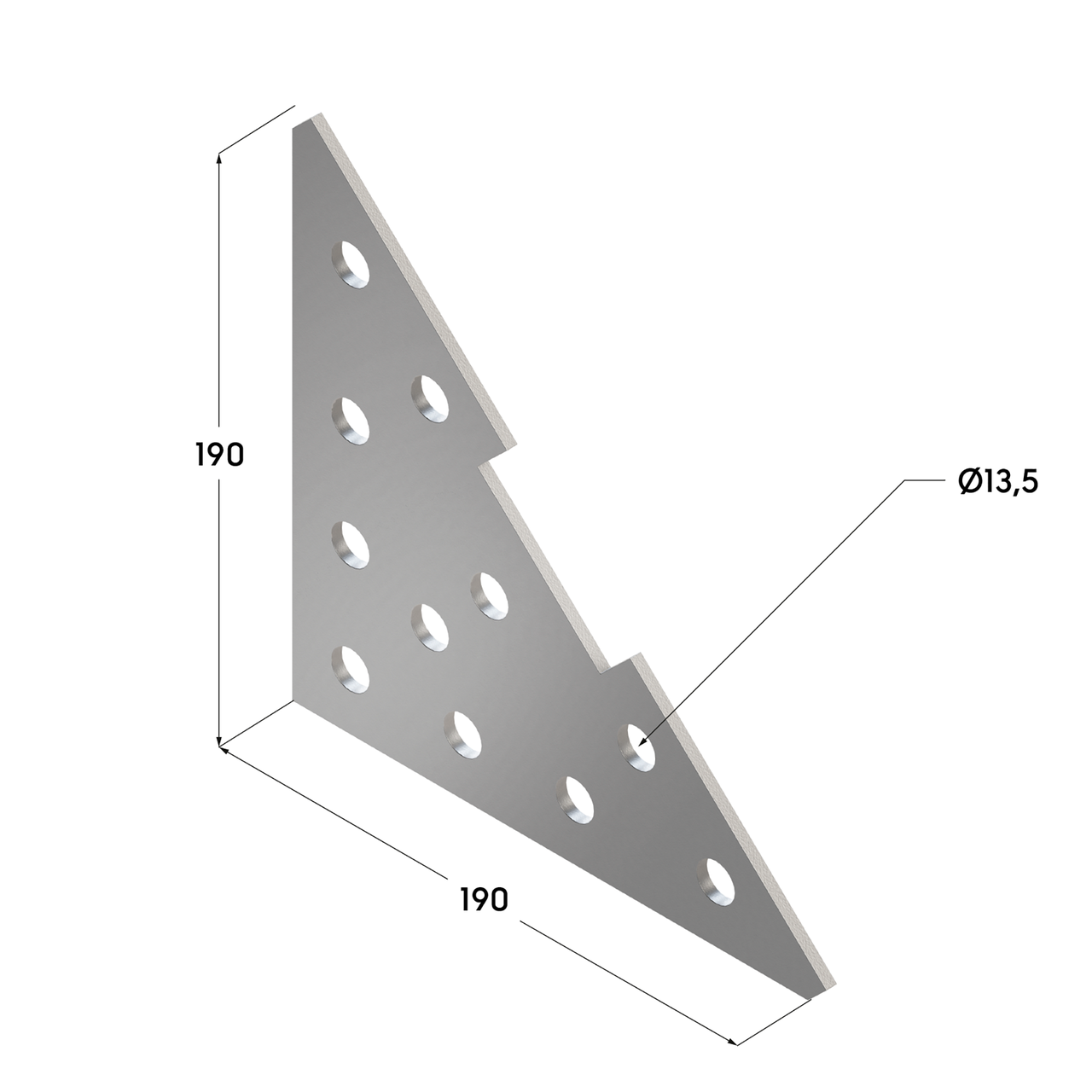

Размер, мм Ширина, мм Толщина металла, мм Вес, кг Артикул
190x190 260 4,0 1,04 09262001

Нагрузки. Углы усиленные

Профиль Одинарное крепление М8 Макс. нагрузка Frec,кН Двойное крепление М8 Макс. нагрузка Frec,кН Крутящий момент,Нм
28х18 0,8 1,5 12
28х30 0,8 1,5 12
Профиль Одинарное крепление М10 Макс. нагрузка Frec,кН Двойное крепление М10 Макс. нагрузка Frec,кН Крутящий момент,Нм
38х40 0,8 1,5 15
41х21 0,8 1,5 15
41х41 1,0 2,0 20
41х62 2,0 4,0 25
Наименование Длина L,мм Макс. нагрузка Freс,кН Крутящий момент,Нм
Угол усиленный 38-41 100х100 4F4 80 4,0 20
Угол усиленный 38-41 200х200 4F10 180 1,8 20
Угол усиленный 38-41 207х160 4F6 150 1,8 20

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:

  • СП 20.13330.2011 «Нагрузки и воздействия»;
  • СП 16.13330.2011 «Стальные конструкции»;
  • СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

  • Подходит и в качестве соединительного элемента вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций.
  • Для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
  • В качестве подпорки для бокового усиления под углом 45°.
  • Как плоская крестовина, допускающая усиление раскрепляемого узла при применении двух пластин.
  • При монтаже и установке стеллажей.
  • Форма и количество отверстий обеспечивают точную и удобную регулировку.

Преимущества

  1. Обеспечивает узловые и угловые соединения с достаточной требовательностью к нагрузочной способности.
  2. Для повышения прочности и несущей способности узловых и угловых соединений при монтаже рамных опор и конструкций.
  3. Подходит для монтажа к стене, к перекрытию или полу.
Основные
Производитель  Termoclip
  • Цена: от 15 руб.
