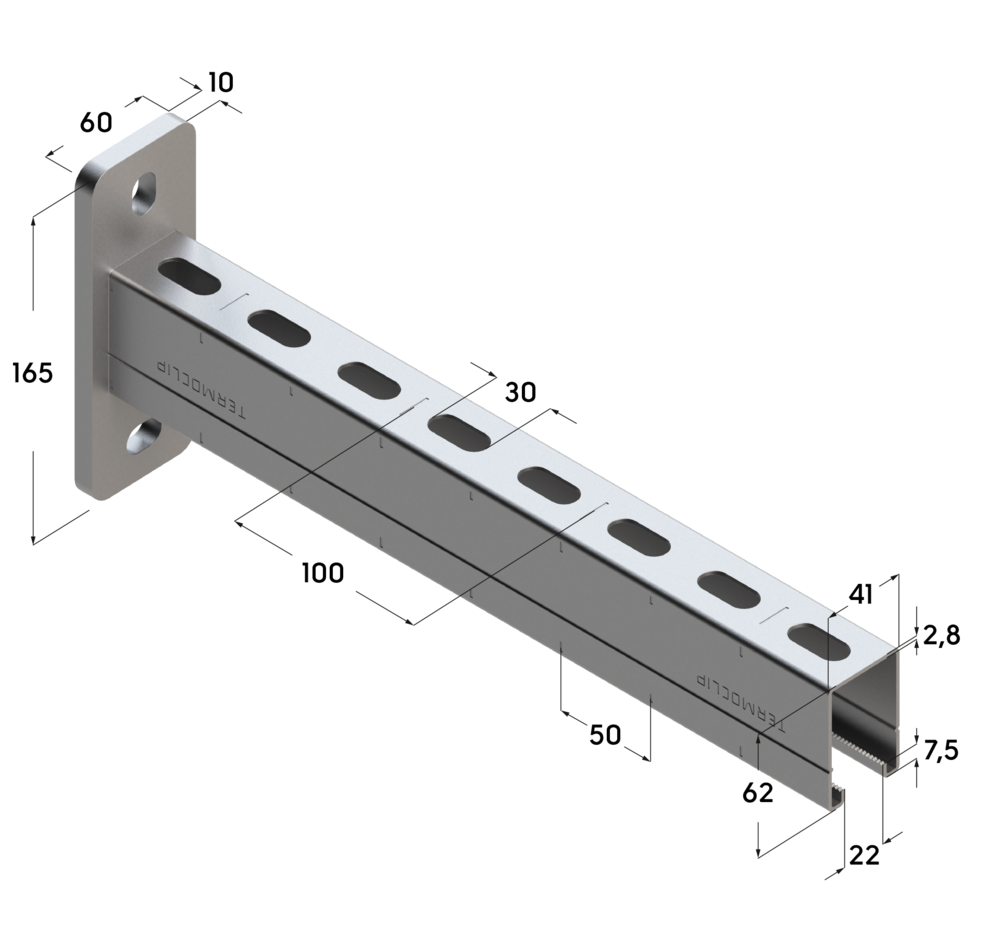

Консоль 41х62

Подробнее тут: termoclip.by

Предназначена для использования при монтаже тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использование в виде самостоятельных опор и в составе модульных решений опор. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований.

Материал:

Сталь 2,5 мм, гальваническое покрытие цинком

Производитель:

Нагрузки. Консоли

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:

• СП 20.13330.2011 «Нагрузки и воздействия»;
• СП 16.13330.2011 «Стальные конструкции»;
• СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

• Подходит в качестве консоли несущей конструкции трассы трубопровода.
• Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков.
• В сочетании с седельными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
• Устойчивая настенная консоль для арматуры и приборов.
• Подходит для двустороннего монтажа участков трубопровода, то есть с нижним и верхним расположением.
• Консоль с надежной закругленной опорной пластиной для монтажа на профиле.
• Надежный кронштейн при поддержке усиливающей опоры.
• Для виброизоляционного крепления к стене таких агрегатов, как, например, вентиляторы и кондиционеры, насосы, домовая водопроводная станция и т.д.
• Уменьшение уровня вибрации в среднем на 17 дБ(А) благодаря виброизолятору крепления кондиционеров к стене, когда нет особых требований к виброизоляции.

Преимущества

1. Выдерживает высокие нагрузки благодаря надежной опорной плите.
2. Единое направление продольных пазов в опорной плите обеспечивает хорошую выверку консоли по высоте при крепеже на профиле.
3. Хорошая адаптация к строительным требованиям благодаря разным длинам.
4. Аккуратный внешний вид благодаря использованию заглушек.
5. Охват кромок опорной плиты для улучшения внешнего вида.
6. Простая юстировка по высоте при монтаже в канавке профиля.
7. Рациональный монтаж благодаря предварительной сборке деталей.
8. В номенклатуре изделий имеются консоли разной длины в зависимости от применяемости.
9. Возможность регулирования расстояний между креплениями на консоли
