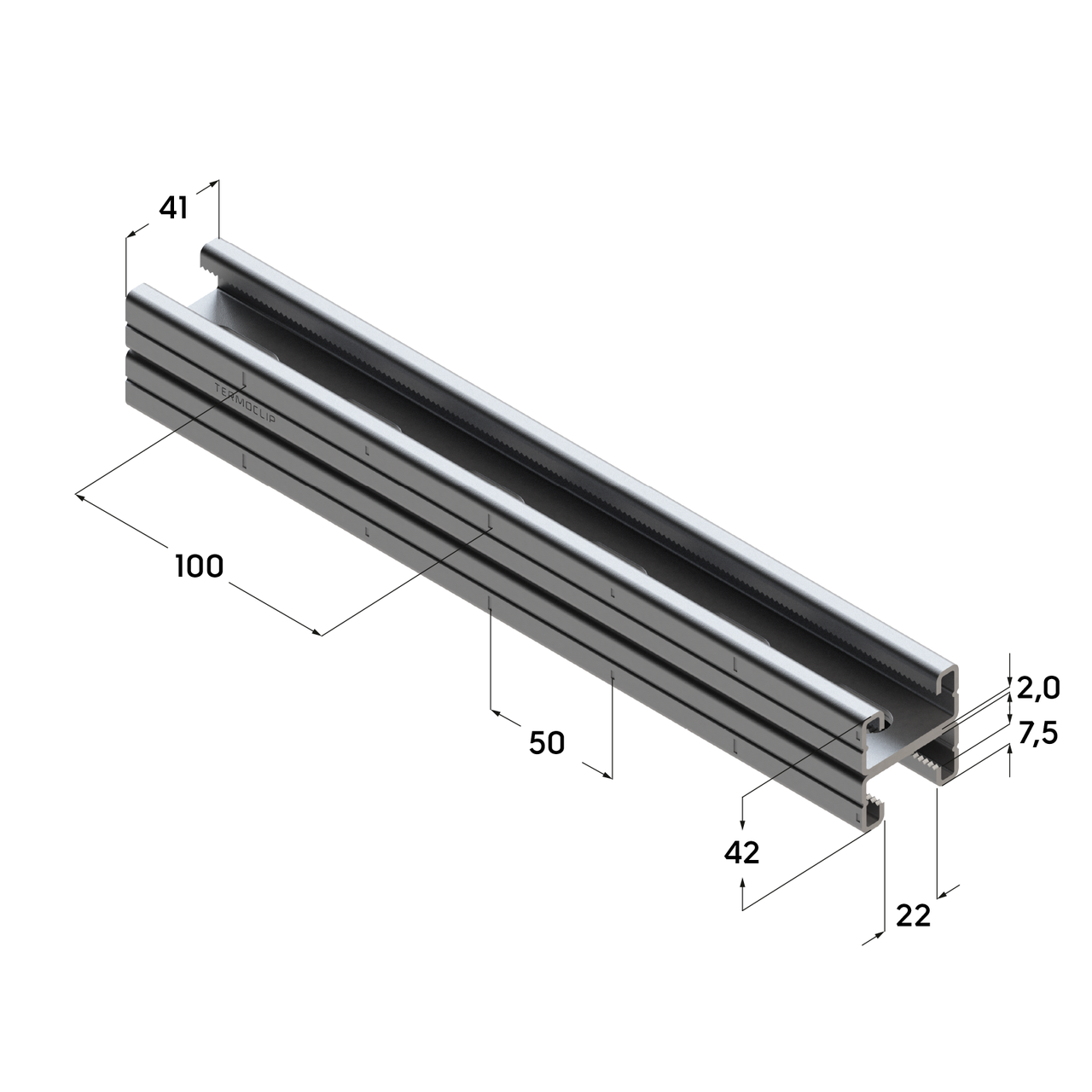

Профиль монтажный 41х42 сдвоенный
Подробнее тут: termoclip.by
-Широко применяется как базовый конструктивный элемент для раскрепления на нем и с его помощью различных элементов монтажных систем. Широко применяется для монтажа и установки оборудования, несущих конструкционных рам и оснований, как напольного, так и подвесного исполнения. Используется в промышленном и гражданском строительстве. На основе профиля 41х21D можно выполнять конструкционные решения для исполнения монтажной сетки в тяжелом исполнении с повышенными требованиями по несущей способности.
Материал:
Сталь 2,0 мм, горячее цинкование
Производитель:
Termoclip
Сечение, мм | Длина, мм | Толщина металла, мм | Вес, кг | Артикул |
---|---|---|---|---|
41x21D | 6000 | 2,0 | 09368103 |
Нагрузки. Профиль монтажный
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
---|---|---|---|---|
0,5 | 0,75 | 1,0 | ||
28х18х1,0 | Допускаемая нагрузка F [кН] | 0,34 | 0,22 | 0,17 |
28х18х1,2 | Допускаемая нагрузка F [кН] | 0,43 | 0,29 | 0,19 |
28х30х1,8 | Допускаемая нагрузка F [кН] | 1,3 | 0,87 | 0,65 |
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
---|---|---|---|---|
1,0 | 2,0 | 3,0 | ||
38х40х2,0 | Допускаемая нагрузка F [кН] | 1,53 | 0,68 | 0,3 |
Профиль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | ||
---|---|---|---|---|
1,0 | 2,0 | 4,0 | ||
41х21х2,0 | Максимальная рекомендуемая статическая нагрузка | 0,49 | 0,19 | - |
41х41х2,0 | Максимальная рекомендуемая статическая нагрузка | 1,75 | 0,63 | 0,12 |
41х62х2,5 | Максимальная рекомендуемая статическая нагрузка | 3,99 | 1,89 | 0,45 |
Профиль | Вес профиля | Поперечное сечение | Момент инерции | Модуль упругости | ||
---|---|---|---|---|---|---|
кг/м | Δ см2 | см4 | см3 | |||
Iy | Iz | Wy | Wz | |||
28х18х1,0 | 0,51 | 0,59 | 0,27 | 0,77 | 0,28 | 0,58 |
28х18х1,2 | 0,66 | 0,84 | 0,36 | 0,96 | 0,34 | 0,71 |
28х30х1,8 | 1,25 | 1,59 | 1,77 | 2,09 | 1,02 | 1,49 |
38х40х2,0 | 2,00 | 2,52 | 5,39 | 6,18 | 2,40 | 3,25 |
41х21х2,0 | 1,44 | 1,72 | 0,97 | 4,66 | 0,89 | 2,27 |
41х41х2,0 | 2,06 | 2,57 | 5,33 | 7,69 | 2,58 | 3,75 |
41х62х2,5 | 3,27 | 4,05 | 17,70 | 12,90 | 5,62 | 6,29 |
Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
- СП 20.13330.2011 «Нагрузки и воздействия»;
- СП 16.13330.2011 «Стальные конструкции»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
Монтаж
- Монтаж систем вентиляции и кондиционирования, воздуховодов и аспирации.
- Монтаж систем технологических трубопроводов, водоснабжения и водоотведения, для трубных трасс между перекрытиями.
- Монтаж систем газопроводов, систем электроснабжения.
- Монтаж сеток полов, замещение бетонных и металлических конструкций для средних и частично тяжёлых решений, каркасов рам под оборудование.
Преимущества
- Быстрое и рациональное крепление участков и трасс трубопроводов.
- Идеальная комбинация высокой прочности на изгиб и удобства монтажа, монтаж с двух сторон.
- Два монтажных шлица на разных сторонах профиля позволяют просто и быстро юстировать все подвешенные и установленные трубные крепления.
- Метрическая шкала сбоку на профиле упрощают работу по выверке крепёжных элементов во время монтажа и облегчают замер и раскрой профилей на месте строительных работ.
- Аккуратный внешний вид благодаря использованию заглушек.
- Зубья в канавке профиля для повышенной фиксации присоединяемых деталей с геометрическим замыканием, обеспечивают высокие показатели на сдвиг.
Основные | |
---|---|
Производитель | Termoclip |
- Цена: от 50 руб.
