Крепление решетчатого настила, фото 2

Крепление решетчатого настила

Описание
Информация для заказа

Крепление для настила — его важнейшие силовые элементы. Они необходимы для прочного, надёжного монтажа всех типов решётчатых изделий на несущем каркасе. Но: типовые различия конкретных настилов требуют различные виды креплений.

Особенности крепежа для настилов

Использование специальных креплений имеет ряд существенных преимуществ.

  • Монтаж простой и быстрый. Сварочное оборудование не требуются. Крепление производится обычным болтовым соединением.
  • Монтаж универсален. Настил или ступени закрепляются на любом каркасе: двутавровых балках, швеллерах, уголке, профилированных трубах и т.д.
  • Монтаж практичен. Крепления практически незаметны, не препятствуют комфортному, безопасному передвижению пешеходов и даже колёсной техники.
СКОБА ВЕРХНЯЯ ПРИЖИМНАЯ

Скоба верхняя прижимнаяСкоба верхняя прижимная

Базовое крепление для металлического решётчатого настила. Представляет собой прямоугольную металлическую пластину с отверстием в центре. Пластина изогнута таким образом, чтобы одновременно: входить в надёжное зацепление с верхними рёбрами ячеек настила, но не выступать за их рабочую поверхность. Для этого края скобы и её центр загнуты вниз.

Отверстие предназначено для фиксации скобы на каркасе — простым или самонарезным болтом.

КРЕПЛЕНИЕ СС (СКОБА + САМОРЕЗ)

Крепление СС (Скоба + Саморез)Крепление СС (Скоба + Саморез)

Скоба верхняя прижимная в комплекте с самонарезным болтом и шайбой. Скоба отличается особой выгнутой формой с центральным отверстием. Фиксируется на краях ячейки и закрепляется вкручиванием болта — через центральное отверстие — непосредственно в несущий каркас (балку, трубу и т.д). Изогнутая форма скобы обеспечивает одновременно надёжность и эргономичность на месте крепления.

КРЕПЛЕНИЕ СБ (СКОБА + БОЛТ + ГАЙКА)

Крепление СБ (Скоба + Болт + Гайка)Крепление СБ (Скоба + Болт + Гайка)

Скоба верхняя прижимная в комплекте с болтом и гайкой. Верхняя скоба устанавливается на одну из крайних ячеек настила. Благодаря своей форме скоба прилегает к настилу плотно, надёжно, не выступая над его поверхностью. Фиксация скобы осуществляется простым болтовым соединением, пропуском болта через отверстие в несущем каркасе.

КРЕПЛЕНИЕ СК (СКОБА + БОЛТ + ГАЙКА + ПЛАНКА)

Крепление СК (Скоба + Болт + Гайка + Планка)Крепление СК (Скоба + Болт + Гайка + Планка)

Скоба верхняя прижимная в комплекте с болтом, гайкой и нижней фиксирующей планкой. Верхняя скоба выполнена в формате максимального сцепления с рёбрами настила, с расчётом на удобство установки и использования. Нижняя планка изготовлена из листовой стали, изогнута в профиле литеры "Г". На внешнем торце планки предусмотрены типоразмерные просечки под толщину ребра нижней ячейки настила.

Такая форма обеспечивает стыковую фиксацию и на каркасе, и на соседней планке ячейки — что гарантирует более плотное соединение, полностью, без люфта.

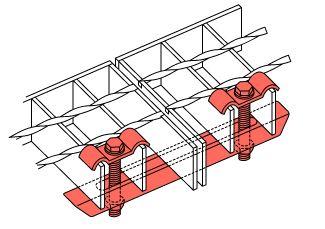

КРЕПЛЕНИЕ ДК (2 СКОБЫ + 2 БОЛТА + 2 ГАЙКИ + ПЛАНКА)

Крепление ДК (2 Скобы + 2 Болта + 2 Гайки + Планка)Крепление ДК (2 Скобы + 2 Болта + 2 Гайки + Планка)

Сдвоенное (двойное) крепление. Комплект включает 2 верхних прижимных скобы, 2 болта с гайками плюс прямую удлинённую нижнюю планку с отверстиями под болты. Монтаж осуществляется на две ячейки сразу.

Верхние прижимные скобы помещаются на крайние ячейки двух соседних листов настила. Нижняя планка проходит под ними; мощная болтовая фиксация исключает горизонтальные подвижки листов между собой. Проще говоря, настил не «гуляет».

Верхние скобы благодаря своей форме и материалу сливаются со стыками металлического настила и не причиняют неудобств при передвижении по нему.

КРЕПЕЖНЫЙ КРЮК У

Крепежный крюк УКрепежный крюк У

Фиксирующий крюк из стального прутка круглого сечения с приваренной втулкой, с резьбой под стандартные болты. В определённых случаях используется как замена нижней планки других типов креплений.

Крюк обеспечивает надёжную фиксацию на элементах несущего каркаса любой формы: круглой, овальной, прямоугольной, на каркасах из профилированных труб, двутаврах и др.

Крепление предусматривает наличие отдельно приобретаемой верхней прижимной скобы с фиксирующим болтом.

КРЕПЕЖНЫЙ КРЮК П

Крепежный крюк ПКрепежный крюк П

Представляет собой стальной пруток круглого сечения с двумя приваренными к нему нарезными втулками. Имеет прямоугольную в плоскости форму. Преимущественно предназначен для использования с несущими каркасами из швеллера, балок соответствующего профиля, но может также использоваться и на трубчатых каркасах.

Пригоден для замены нижних фиксирующих планок иных видов креплений для металлических решётчатых настилов.

Поставляется отдельно. При комплектном монтаже требуются две верхних прижимных скобы и два фиксирующих болта, они приобретаются отдельно или комплектом.

КРЕПЛЕНИЕ КУ (КРЮК + СКОБА + БОЛТ)

Крепление КУ (Крюк + Скоба + Болт)Крепление КУ (Крюк + Скоба + Болт)

Комплект, состоящий из верхней прижимной скобы, стандартного болта и стального крепёжного прутка круглого сечения с приваренной нарезной втулкой. В данном случае крюк с втулкой выполняет роль одновременно нижней планки и фиксирующей гайки.

Верхняя скоба располагается на рёбрах ячейки металлического настила; крюк захвытывает снизу элемент несущего каркаса.

Форма крюка подходит для каркасов как скруглённого, трубчатого профиля, так и для прямоугольных балок.

Использование этого типа крепления позволяет значительно увеличить высоту монтажа в сравнении с обычным креплением нижней планкой.

КРЕПЛЕНИЕ КП (КРЮК + 2 СКОБЫ + 2 БОЛТА)

Крепление КП (Крюк + 2 Скобы + 2 Болта)Крепление КП (Крюк + 2 Скобы + 2 Болта)

Полный комплект для монтажа настила на каркасе, включающий 2 верхние прижимные скобы с 2-мя фиксирующими болтами, и один П-образный крюк. Крюк выполнен из стального прутка круглого / овального сечения и оснащён двумя приваренными к нему резьбовыми втулками.

Верхние прижимные скобы помещаются в проёмы соседних ячеек настила; крюк пропускается под элементом несущего каркаса. Части крепления соединяются при помощи комплектных болтов.

Крепление предназначено прежде всего для использования на каркасе прямоугольного профиля, но может также с успехом применяться на иных типах каркаса.

КРЕПЛЕНИЕ СТУПЕНИ КST (БОЛТ + ШАЙБА + ГАЙКА)

Крепление ступени КSt (Болт + Шайба + Гайка)Крепление ступени КSt (Болт + Шайба + Гайка)

Набор из стального болта, шайбы и фиксирующей шестигранной гайки под накидной или торцевой ключ.

Набор специального назначения: используется для монтажа прямых металлических решётчатых ступеней (прессованных и сварных) на стандартном стальном каркасе. Болты пропускаются через отверстия в элементах каркаса и боковых монтажных пластинах ступеней, после чего фиксируются гайками.

СКОБА ВЕРХНЯЯ М

Скоба верхняя МСкоба верхняя М

Верхняя прижимная скоба сложной конфигурации, с ярко выраженным серединным изгибом. Серединный изгиб предназначен для максимального заглубления в ячейку настила с одновременной поддержкой стенок ячейки. Скоба специально предназначена для монтажа композитных, стеклопластиковых настилов и ступеней.

Боковые изгибы скобы обеспечивают стабильную фиксацию на рёбрах ячейки. Центральное отверстие — для проводки фиксирующего болта.

КРЕПЛЕНИЕ М (СКОБА + САМОРЕЗ)

Крепление М (Скоба + Саморез)Крепление М (Скоба + Саморез)

Комплект из верхней заглубленной прижимной скобы и самонарезного болта. Для стеклопластиковых настилов / ступеней.

Верхняя скоба внутренней частью плотно садится в ячейку решётки, дополнительно укрепляя место монтажа изнутри ячейки. Внешние изгибы скобы обрамляют рёбра ячейки снаружи. Сквозь центральное отверстие пропускается саморез, который ввинчивается непосредственно в несущий каркас конструкции, металлический, деревянный или иной.

КРЕПЛЕНИЕ МБ (СКОБА + БОЛТ + ГАЙКА)

Крепление МБ (Скоба + Болт + Гайка)Крепление МБ (Скоба + Болт + Гайка)

Крепёжный набор, включающий верхнюю прижимную скобу и монтажный болт со стандартной шестигранной фиксирующей гайкой. Предназначен для монтажа композитных настилов и ступеней.

Прижимная скоба средней частью помещается в ячейку настила / ступени, придавая ей дополнительную жёсткость. Боковые изогнутые стороны скобы надёжно охватывают рёбра ячейки.

Через отверстие в центральном изгибе скобы пропускается болт, который фиксируется на любом доступном каркасе комплектной гайкой.

РЕЗИНОВАЯ ОПОРА

Резиновая опораРезиновая опора

Специальный амортизирующий элемент. Используется исключительно как правило, с композитным стеклопластиковым настилом.

Формой и внешними размерами полностью соответствует форме и внутренним размерам ячейки настила. Используется, в основном, на угловых ячейках настила или в ячейках по его периметру.

Резиновые опоры способны существенно снизить любые возможные вибрации во всём ареале применения решётчатых покрытий. К примеру, в промышленных цехах, в непосредственной близости от работающего оборудования; просто в местах насыщенного пешеходного и иного движения и т.д.

  • Цена: от 3 руб.
